Funciones

• Eficiencia operativa a la hora

• 15 acres

• Radar de alta precisión

• √ Radar digital omnidireccional (esquivar obstáculos automáticamente)

• Precisión en la planificación del control remoto

• √ (RTK/GNSS)

• Extracción de aire de las tuberías

• √ (Extracción de aire con una sola tecla)

• Planificación de la operación en 3D del motor de IA

• √

• Caudalímetro de alta precisión

• √ (Caudalímetro electromagnético de dos canales con un error de ±2 %)

• Indicador de nivel

• Indicador de nivel de un solo punto

• Caudal máx. de pulverización

• 1.8 l/min (con boquilla XR11001VS estándar) 2.4 l/min (con boquilla XR110015VS opcional）

• Método de instalación del tanque de plaguicidas

• Tanque de plaguicidas de conexión rápida

• Método de instalación de la batería

• Batería plug-and-play rápida

• Un control remoto para varios drones

• √ (un control remoto para tres drones)

• Tecnología D-RTK

• √

• Módulo de radar orientado hacia arriba

• √

• Función de puntos de vuelo

• √

• Función de crucero/regreso inteligente

• √

• Predicción inteligente de puntos de suministro

• x

• Función de viraje coordinado

• √

• FPV con visión hacia delante

• √

• FPV con visión hacia atrás

• √

• Tecnología propia de nuestra marca

• x

Parámetros de dron

• Peso total (sin baterías)

• 13 kg

• Peso nominal de despegue

• 24.8 kg (cerca del nivel del mar)

• Precisión de vuelo estacionario (con buena señal GNSS)

• Con D-RTK habilitado:
  ±10 cm (horizontal) y ±10 cm (vertical)
  Con D-RTK desactivado:
  ±0.6 m (horizontal) y ±0.3 m (vertical) (con la función de radar habilitada: ±0.1 m）

• Bandas de frecuencia RTK/GNSS

• RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2 y Galileo E1/E5
  GNSS: GPS L1, GLONASS F1 y Galileo E1

• Consumo eléctrico máximo

• 3700 W

• Consumo eléctrico en vuelo estacionario:

• 3200 W

• Tiempo en vuelo estacionario

• 17 min (a 9500 mAh y peso de despegue de 16 kg)
  9 min (a 9500 mAh y peso de despegue de 24.8 kg)

• Ángulo máximo de inclinación

• 15°

• Velocidad máxima de funcionamiento de vuelo

• 7 m/s

• Velocidad máxima de vuelo horizontal

• 10 m/s (con buenas señales GNSS)

• Velocidad máxima del viento soportable

• 6 m/s

• Altitud de vuelo máxima

• 4500m
  *Reducir la cantidad de pesticida en un 12 % con cada aumento de 1000 metros de altitud.

• Humedad ambiental de funcionamiento recomendada

• < 93 %

• Temperatura ambiente de funcionamiento recomendada

• De 0 a 45 ºC

Parámetros de rack

• Distancia máxima del rotor

• 1480 mm

• Dimensiones

• 1958 mm × 1833 mm × 553 mm (con brazos y palas extendidos)
  1232 mm × 1112 mm × 553 mm (con los brazos extendidos y las palas plegadas)
  600 mm × 665 mm × 580 mm (con los brazos plegados)

Sistema de potencia – Motor

• Tamaño del estátor

• 100×10 mm

• Valor KV

• 84 rpm/V

• Fuerza de tracción máxima

• 11.2 kg/rotor

• Potencia máxima

• 2500 W/rotor

• Peso

• 527 g

Sistema de potencia – Hélices

• Diámetro x cabeceo

• 33×9 pulgadas

• Peso (una sola pala)

• 92 g

Sistema de potencia – ESC

• Corriente máxima de funcionamiento (continua)

• 32 A

• Voltaje de funcionamiento máximo

• 60.9 V (14S LiPo)

Cámara FPV

• FOV

• Horizontal: 129°, vertical:82°

• Resolución

• 1280×720 15-30 fps

Foco FPV

• Intensidad luminosa máxima

• 13.2 lux a 5 m bajo la luz directa

Sistema de pulverización – Tanque de operación

• Volumen del tanque de operación

• 8 L a plena carga

• Carga de funcionamiento

• 8 kg a plena carga

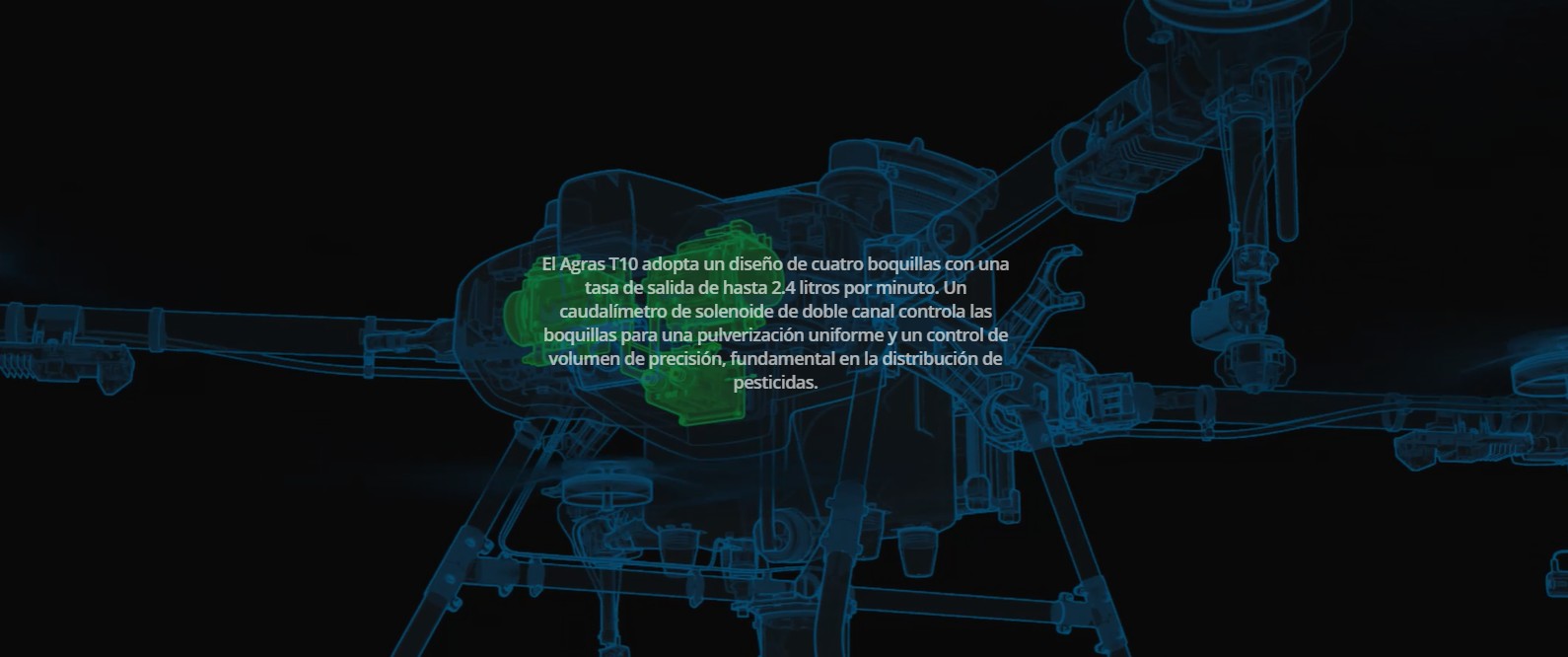

Sistema de pulverización – Boquillas

• Modelo de pulverizador

• XR11001VS (estándar)
  XR110015VS (opcional)
  XR11002VS (opcional)

• Número de pulverizadores

• 4

• Caudal máx. de pulverización

• XR11001VS: 1.8 L/min
  XR110015VS: 2.4 L/min
  XR11002VS:3 L/min

• Diámetro de partícula atomizada

• XR11001VS : 130 – 250 μm
  XR110015VS : 170 – 265 μm
  XR11002VS: 190 – 300 μm
  (según el entorno de funcionamiento real, el caudal de pulverización y otros factores)

• Anchura de pulverización efectiva máxima

• 3 – 5.5 m (con 4 pulverizadores y una distancia de 1.5 – 3 metros a los cultivos)

Sistema de pulverización – Bomba de agua

• Modelo de bomba de agua

• Bomba de diafragma

• Voltaje de funcionamiento

• 15 V

• Caudal máximo

• 1.5 L/min ×1

Sistema de pulverización – Caudalímetro

• Rango de medición de caudal

• 0.25 – 20 L/min

• Error de medición de caudal

• < ±2 %

• Líquido medible

• Conductividad > 50 μS/cm Líquido típico: Agua del grifo, plaguicidas acuosos orgánicos o inorgánicos y similares

Radar con sistema anticolisión omnidireccional

• Modelo

• RD2424R

• Frecuencia de funcionamiento

• SRRC/NCC/FCC: 24.05 a 24.25 GHz
  MIC/KCC/CE: 24.05 a 24.25 GHz

• Consumo de energía de funcionamiento

• 12 W

• Potencia isotrópica radiada equivalente (PIRE)

• SRRC: < 13 dBm; NCC/MIC/KCC/CE/
  FCC:< 20 dBm

• Control de altura y seguimiento del terreno

• Rango de medición de altura: 1 – 30 m
  Rango de retención de altura: 1,5 – 15 m
  Pendiente máxima en modo montaña: 35°

• Sistema anticolisión

• Distancia perceptible: 1.5 – 30 m
  FOV: 360° (horizontal), ± 15° (vertical)
  Condiciones de uso: La altura relativa de vuelo del dron es superior a 1.5 my la velocidad inferior a 7 m/s.
  Distancia de seguridad: 2.5 m (la distancia entre la punta de la pala y el obstáculo después de que el dron se frena y se mantiene en vuelo estacionario de forma estable)
  Dirección del sistema anticolisión: Sistema anticolisión horizontalmente omnidireccional

• Clase de protección

• IP67

Radar mirando hacia arriba

• Modelo

• RD2414U

• Frecuencia de funcionamiento:

• SRRC/NCC/FCC: 24.05 a 24.25 GHz
  MIC/KCC/CE:24.05 a 24.25 GHz

• Sistema anticolisión aéreo

• Distancia perceptible: 1.5 – 10 m
  FOV: 80°
  Condiciones de uso: El dron vuela una distancia relativa superior a 1.5 m en el modo de despegue, aterrizaje y ascenso en ruta.
  Distancia segura: 2 m (la distancia entre el obstáculo y el punto más alto en la parte superior del dron)
  Dirección del sistema anticolisión: Sobre el dron

• Clase de protección

• IP67

• Potencia isotrópica radiada equivalente (PIRE)

• SRRC:< 13 dBm;NCC/MIC/KCC/CE/
  FCC:< 20 dBm

• Consumo de energía de funcionamiento

• 4 W

Batería

• Modelo

• BAX501-9500mAh-51.8V

• Peso

• Aprox. 3.8 kg

• Constante de descarga

• 11.5C

• Clase de protección

• Protección de empotramiento a nivel de placa IP54 +

• Capacidad

• 9500 mAh

• Voltaje

• 51.8 V

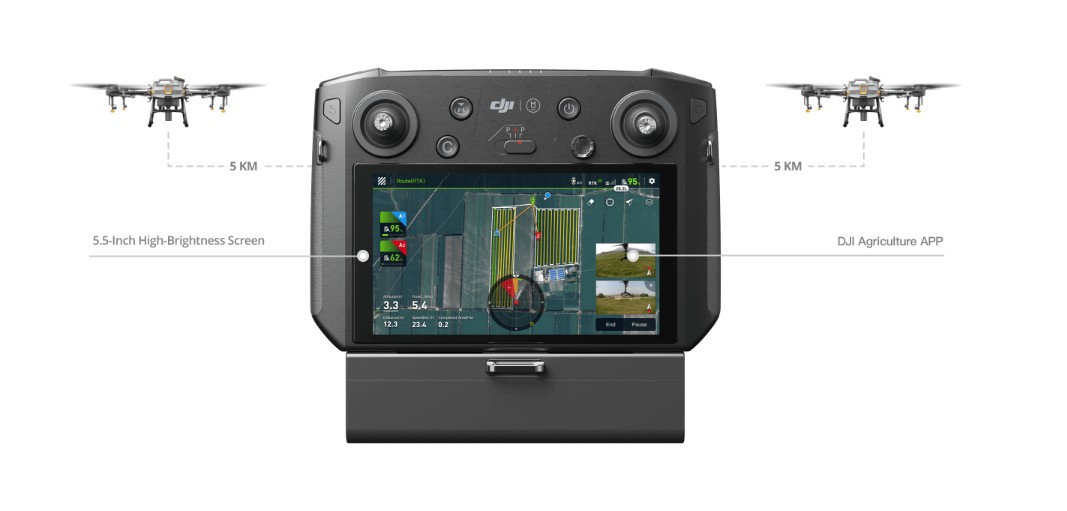

Control remoto

• Modelo

• RM500-ENT

• Frecuencia de funcionamiento de OcuSync 2.0

• De 2.400 a 2.483 GHz
  De 5.725 a 5.850 GHz

• Distancia de señal efectiva de OcuSync 2.0 (sin interferencias ni bloqueos)

• SRRC: 5 km; MIC/KCC/CE: 4 km; FCC: 7 km (medidos a una altura de funcionamiento de 2.5 m)

• PIRE de OcuSync 2.0

• 2.4 GHz
  SRRC/CE/MIC/KCC: 18.5 dBm;
  FCC: 29.5 dBm;
  5.8 GHz
  SRRC: 28.5 dBm;
  FCC: 20.5 dBm
  CE:12.5 dBm

• Protocolos Wi-FI

• Wi-Fi Direct, Pantalla inalámbrica, 802.11a/g/n/ac. Compatibilidad de Wi-Fi con 2×2 MIMO

• Frecuencia de funcionamiento Wi-Fi

• De 2.4000 a 2.4835 GHz
  De 5.150 a 5.250 GHz
  5.725 ~ 5.850 GHz

• PIRE de Wi-Fi

• 2.4 GHz
  SRRC/CE: 18.5 dBm; FCC/MIC/KCC: 20.5 dBm;
  5.2 GHz
  SRRC/FCC/CE/MIC: 14 dBm; KCC: 10 dBm;
  5.8 GHz
  SRRC/FCC: 18 dBm; CE/KCC: 12 dBm;

• Protocolo Bluetooth

• Bluetooth 4.2

• Frecuencia de funcionamiento de Bluetooth

• De 2.4 a 2.4835 GHz

• PIRE de Bluetooth

• SRRC/MIC/FCC/CE/KCC:6.5 dBm

• Posicionamiento

• GPS + GLONASS

• Pantalla

• Pantalla de 5.5 pulgadas con una resolución de 1920 × 1080 y brillo de 1000 cd/m², y sistema operativo Android

• Memoria operativa (RAM)

• LPDDR4 de 4 GB

• Espacio de almacenaje (ROM)

• 32 GB + espacio de almacenamiento escalable y una tarjeta microSD con capacidad de hasta 128 GB y velocidad de transferencia de UHS-I con un grado 3 de velocidad es compatible

• HDMI

• HDMI 1.4

• Drones compatibles

• Drones fitosanitarios T30 y T10

• Consumo de energía de funcionamiento

• 18 W

• Temperatura ambiente de funcionamiento

• De –10°C a 40°C

• Temperatura ambiente de almacenamiento

• De -30℃ a 60℃ (dentro de 1 mes)
  De -30℃ a 45℃ (1 a 3 meses)
  De -30℃ a 35℃ (3 a 6 meses)
  De -30℃ a 25℃ (más de 6 meses)
  (con la capacidad de las baterías integradas entre el 40 y el 60 %)

• Temperatura ambiente de carga

• De 5℃ a 40℃

Batería integrada de control remoto

• Batería integrada

• Batería de iones de litio 18 650 (5000 mAh a 7.2 V)

• Vida de la batería

• 2 horas

• Método de carga

• Cargador rápido USB estándar de 12V/2A

• Tiempo de carga

• 2.5 horas (con el cargador rápido USB estándar de 12 V/2 A y el control remoto apagado)

• Corriente/voltaje de la fuente de alimentación del puerto USB-A del control remoto

• 5 V/1.5 A

Batería externa inteligente de control remoto

• Modelo

• WB37-4920mAh-7.6V

• Tipo de batería

• 2S LiPo

• Capacidad

• 4920 mAh

• Voltaje

• 7.6 V

• Capacidad

• 37.39 Wh

• Temperatura ambiente de carga

• De 5℃ a 40℃

• Vida de la batería

• 2 horas

Administrador de carga de batería inteligente externo de control remoto

• Modelo

• WCH2

• Voltaje de entrada

• 17.3 – 26.2 V

• Voltaje y corriente de salida

• 8.7 V y 6 A

• Temperatura ambiente de funcionamiento

• De 5℃ a 40℃

Adaptador de corriente del administrador de carga de batería inteligente externo

• Modelo

• A14-057N1A

• Voltaje de entrada

• De 100 a 240 V y 50/60 Hz

• Voltaje de salida

• 17.4 V

• Potencia nominal

• 57 W

Sistema de distribución de la serie T 3.0 (8 kg)

• Peso del sistema de distribución

• 3.1kg

• Área máxima de apertura

• 44.6 cm²

• Materiales aplicables

• Partículas sólidas secas con un diámetro de 0.5 a 5 mm

• Volumen del tanque de distribución

• 12L

• Carga interna máxima del tanque de distribución

• 10 kg

• Clase de protección

• IP67

• Voltaje de entrada

• Potencia: 60V
  Control: 15 V

• Potencia máxima

• De 60 V a 250 W
  De 15 V a 50 W

• Temperatura ambiente de funcionamiento recomendada

• De 0 a 40 ºC

• Dimensiones

• 405×245×375mm

• Velocidad máxima de rotación

• 1300 RPM

Administrador de carga inteligente T10

• Dimensiones

• 300×280×230 mm

• Peso total

• 8.1 kg

• Voltaje de entrada

• 100-264 VCA

• Voltaje de salida

• 40-60 V

• Potencia nominal

• 3,600 W

• Corriente de carga

• 50 A

• Tiempo de carga

• De 7 a 10 minutos

• Precisión del voltaje de carga

• +/-0.1 V

• Precisión de la corriente de carga

• +/-1 A

• Número de canales de salida

• 2

• Funciones de protección

• Protección contra sobretemperatura, sobretensión, subtensión, cortocircuito y bloqueo del ventilador

• Temperatura ambiente de carga

• De -20 a 45ºC

• Seguridad de carga

• Protección del cable de CA, protección del cable de alimentación y protección del conector de carga

Notas
