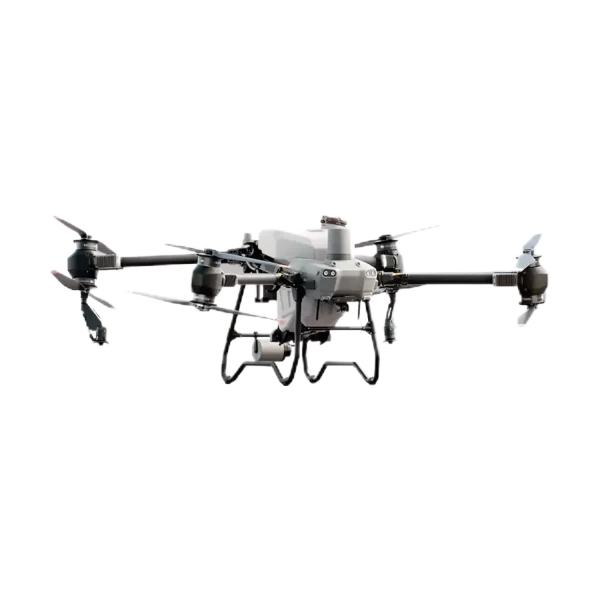

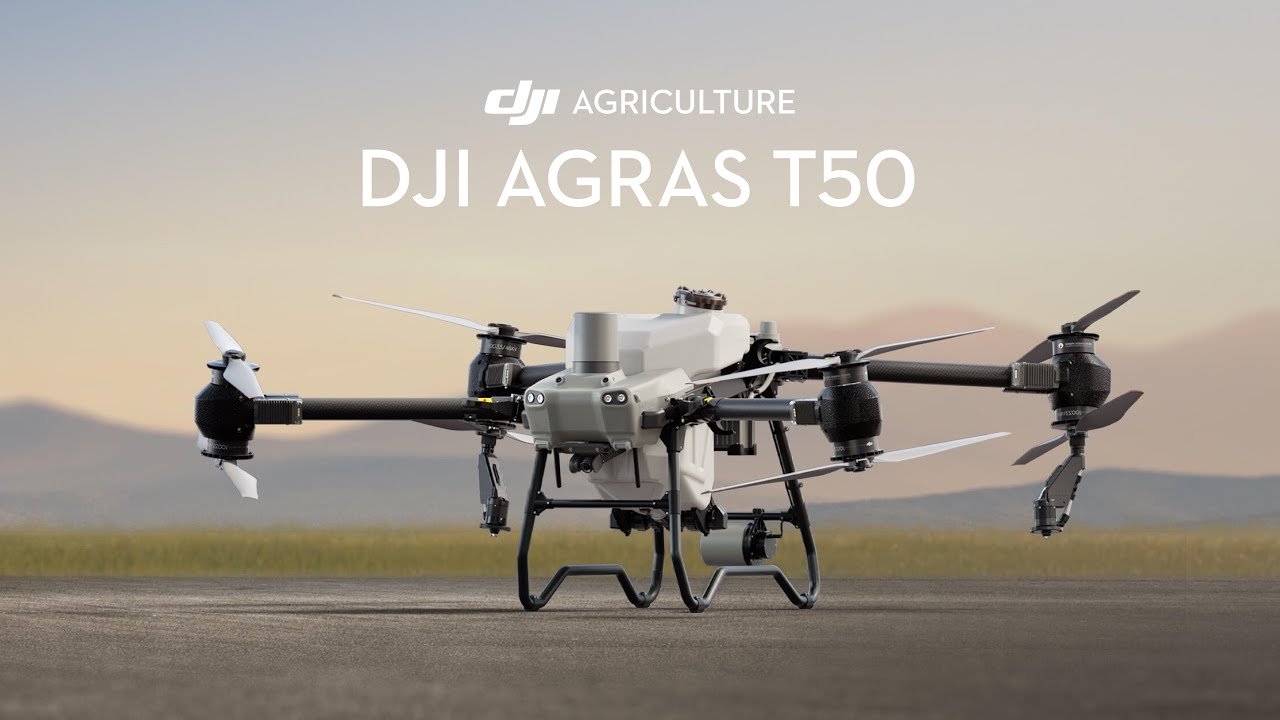

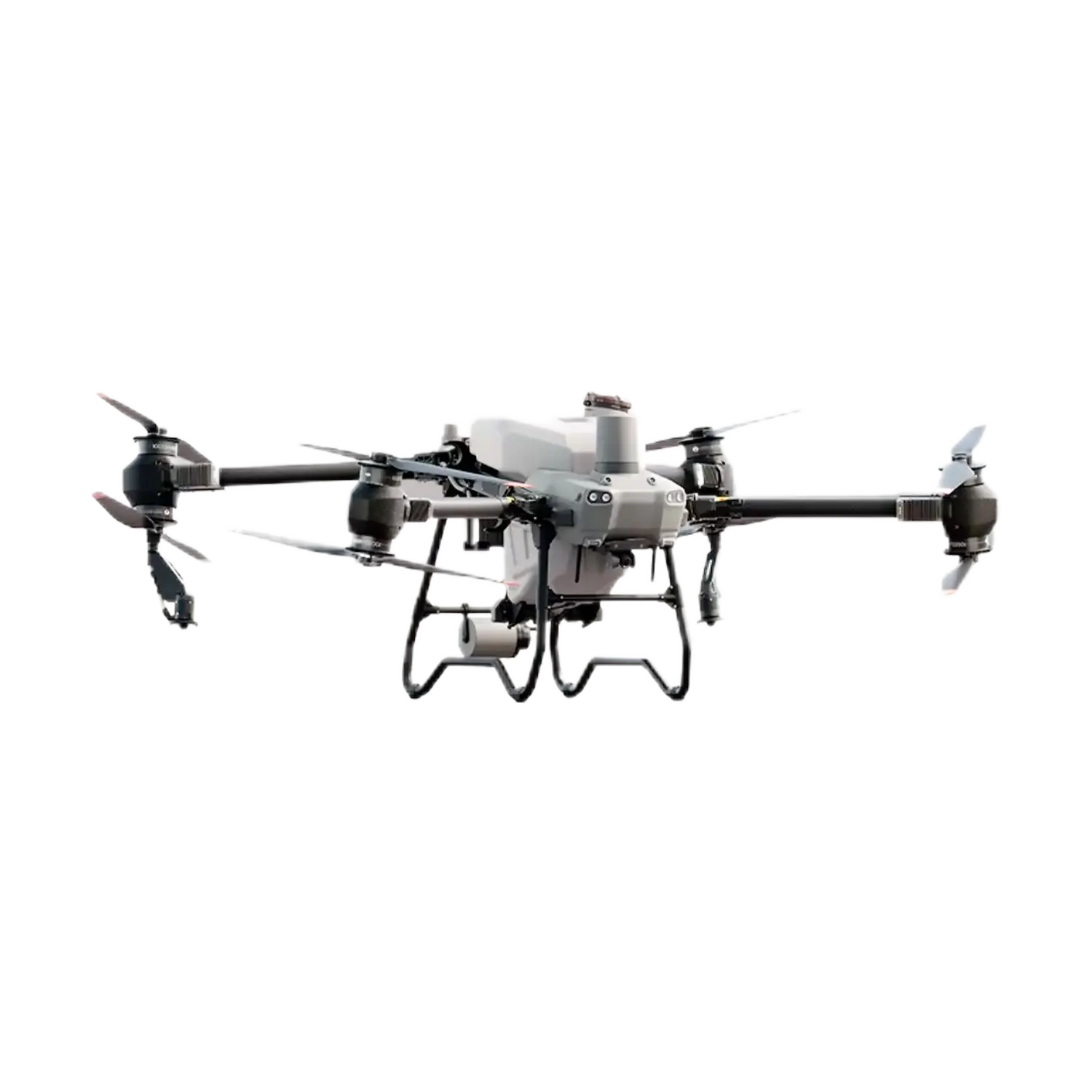

Aeronave

• Peso

• 39,9 kg (sin batería) 52 kg (con batería)

• Peso máx. de despegue ^[1]

• Max takeoff weight for spraying: 92 kg (al nivel del mar) Max takeoff weight for spreading: 103 kg (al nivel del mar)

• Distancia diagonal entre ejes máxima

• 2200 mm

• Dimensiones

• 2800 ×3085 × 820 mm (brazos y hélices desplegados) 1590 × 1900 × 820 mm (brazos desplegados y hélices plegadas) 1115 × 750 × 900 mm (brazos y hélices plegados)

• Rango de precisión en vuelo estacionario (Con señal GNSS intensa)

• D-RTK activado: Horizontal: ±10 cm, Vertical: ±10 cm) D-RTK desactivado: Horizontal: ±60 cm, Vertical: ±30 cm (radar module enabled: ±10 cm)

• RTK/GNSSOperating Frequency

• RTK:
  GPS L1/L2, GLONASS F1/F2, BeiDou B1I/B2I/B3I, Galileo E1/E5b, QZSS L1/L2
  GNSS
  GPS L1, GLONASS F1, BeiDou B1I, Galileo E1, QZSS L1

• Radio de vuelo configurable máximo

• 2000 m/s

• Resistencia máxima al viento

• 6 m/s

SISTEMA DE PROPULSIÓN – MOTOR

• Tamaño del estátor

• 100 × 33 mm

• KV

• 48 rpm/V

• Potencia

• 4000 W/rotor

Propulsion System – Propellers

• Material

• Nylon carbon fiber filament

• Dimensiones

• 1371.6 mm (54 in)

• Propeller Rotation Diameter

• 1375 mm

• Cantidad

• 8

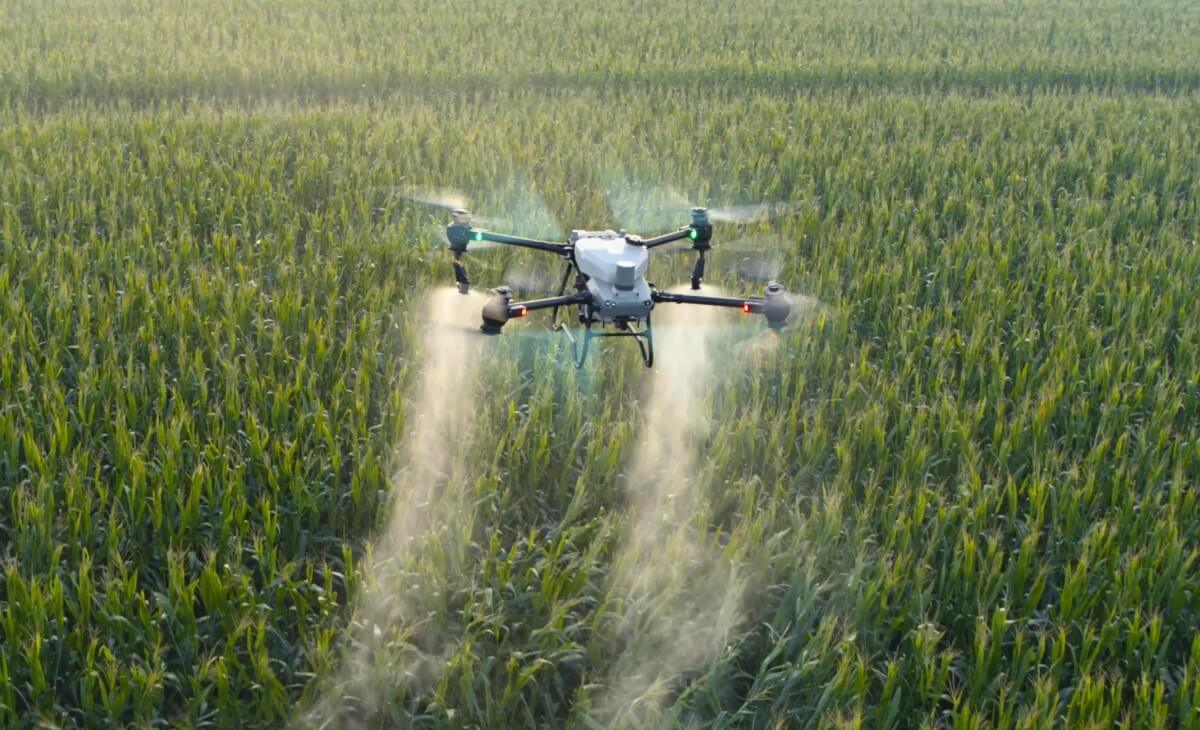

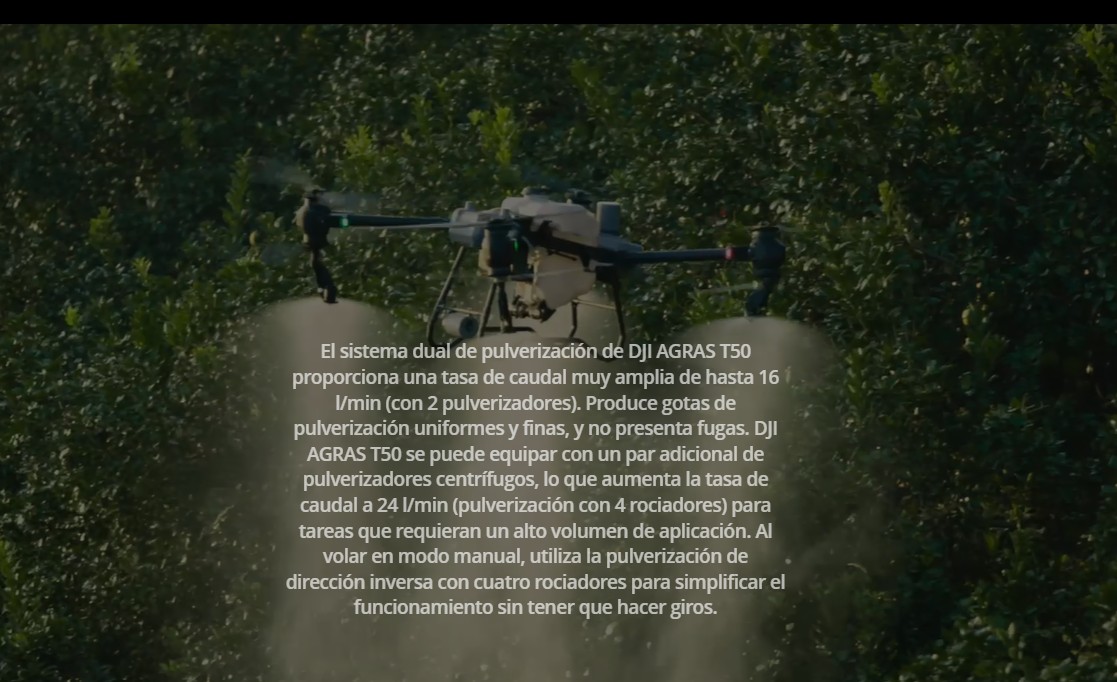

Dual Atomizing Spraying System – Spray Tank

• Material

• Plastic (HDPE)

• Volumen

• 40 L

• Capacidad de carga[1]

• 40 kg^[1]

• Cantidad

• 1

Dual Atomizing Spraying System – Sprinklers

• Modelo

• LX8060SZ

• Cantidad

• 2

• Nozzle Distance

• 1570 mm（Rear Nozzles）

• Tamaño de microgotas

• 50-500 μm

• Effective Spray Width ^[2]

• 4-11 m (at a height of 3 m above the crops)

Dual Atomizing Spraying System – Delivery Pumps

• Tipo

• Impreller pump (magnetic drive)

• Cantidad

• 2

• Single Pump Flow Rate

• 0-12 L/min

• Caudal máximo

• 16 L/min (2 nozzles); 24 L/min (4 nozzles)

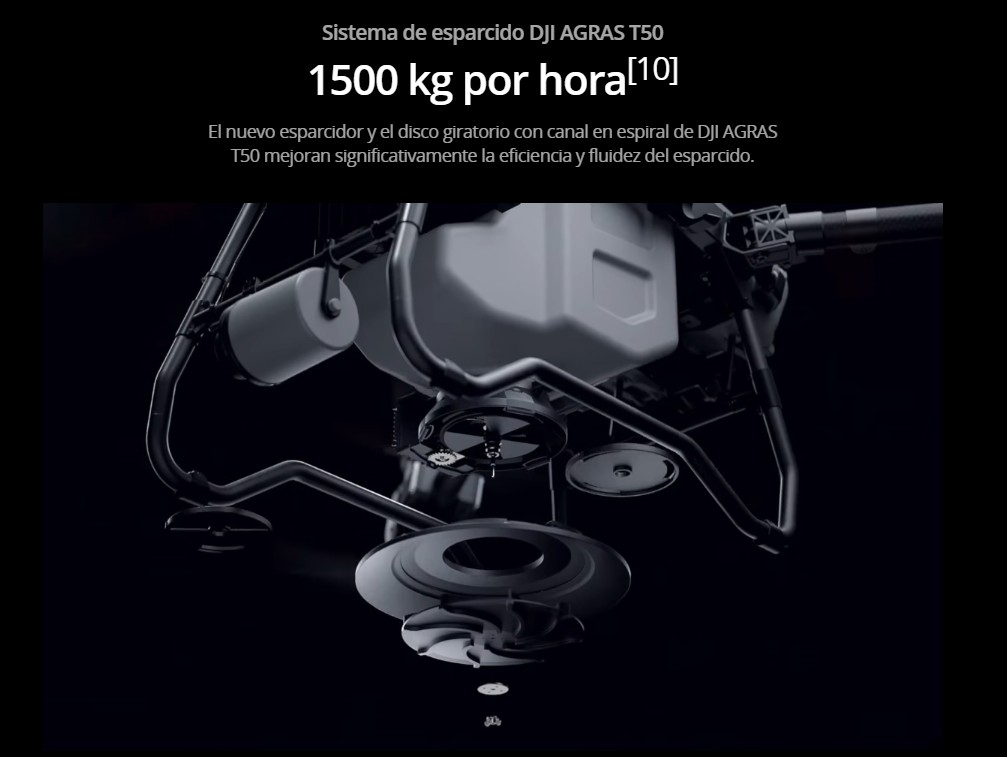

Sistema de esparcido T50

• Diámetro de materiales compatible

• 0.5-5 mm dry granules

• Volumen del tanque de esparcido

• 75 L

• Carga interna del tanque de esparcido ^[10]

• 50 kg

• Spread Width

• 8 m/s

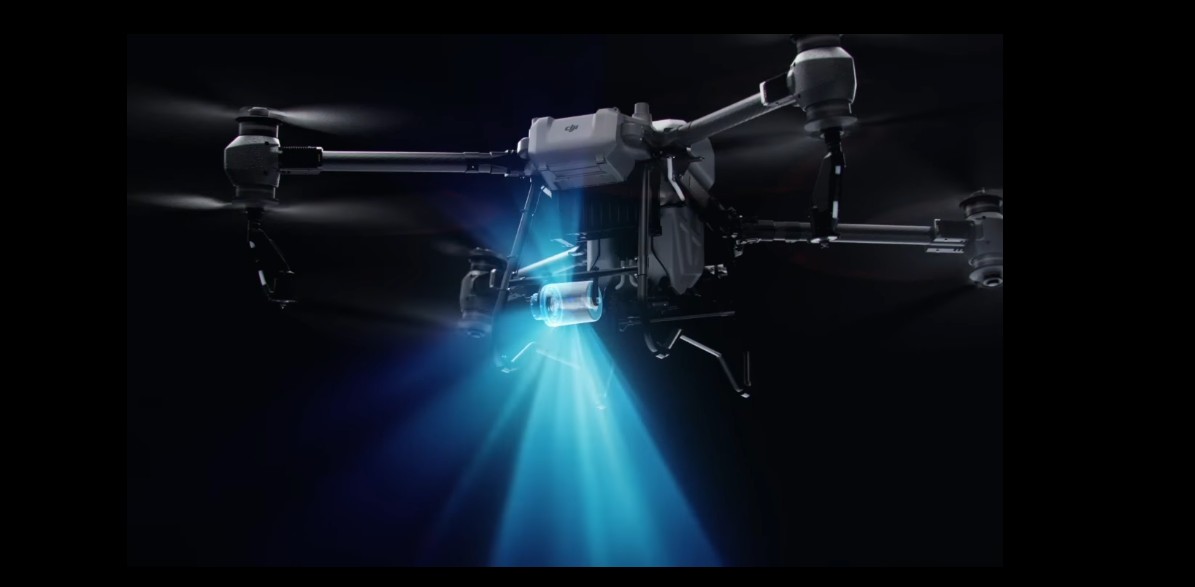

Phased Array Radar System

• Modelo

• RD241608RF (forward phased array radar); RD241608RB (rear phased array radar)

• Seguimiento del terreno

• Pendiente máx. en Modo montaña: ±20° Altitude detection range: 50 m (1 pies) Stabilization working range: 30 m (1,5 pies)

• Sistema anticolisión ^[4]

• Obstacle sensing range (multidirectional): 50 m (1 pies) Campo de visión: Forward phased array radar: horizontal 360°, vertical ±45°, upward ±45° (cone)
  Rear phased array radar: vertical 360°, horizontal ±45°
  Working conditions: flying higher than 1.5 m over the obstacle at a horizontal speed no more than 10 m/s and vertical speed no more than 3 m/s.
  Safety limit distance: 2.5 m (distance between the front of propellers and the obstacle after braking)
  Sensing direction: 360° multidirectional sensing

Sistema de visión binocular

• Rango de medición

• 29 m (0,5 pies)

• Velocidad de detección efectiva

• 10 m/s

• Campo de visión:

• Horizontal: 90°, vertical: ±106°

• Entorno de funcionamiento

• Luz adecuada y superficies reconocibles

Control remoto

• Modelo

• RM700B

• Frecuencia de funcionamiento ^[5]

• 2.4000-2.4835 GHz, 5.725-5.850 GHz

• Alcance de transmisión

• 7 km (FCC), 5 km (SRRC), 4 km (MIC/CE); (unobstructed, free of interference, and at an altitude of 2.5 m)

• Protocolo de Wi-FI

• Wi-Fi 6

• Banda operativa Wi-Fi ^[5]

• 2.4000-2.4835 GHz, 5.150-5.250 GHz, 5.725-5.850 GHz

• Protocolo de Bluetooth

• Bluetooth 5.1

• Frecuencia de funcionamiento del Bluetooth

• 2.4000-2.4835 GHz

• GNSS

• GPS+Galileo+BeiDou

• Pantalla

• Pantalla táctil de 7.02 in, con una resolución de 1920 × 1200 píxeles y alto brillo de 1200 cd/m2

• Temperatura de funcionamiento

• De -20 a 50 °C (de -4 a 122 °F)

• Rango de temperatura de almacenamiento

• Menos de un mes: De -30 a 45 °C (de -22 a 113 °F) One to three months: De -30 a 35 °C (de -22 a 95 °F) Six months to one year: De -30 a 30 °C (de -22 a 86 °F)

• Temperatura de carga

• De 5 a 40 °C (de 41 a 104 °F)

• Tiempo de funcionamiento de la batería interna

• 3 horas y 18 minutos

• Tiempo de funcionamiento de la batería externa

• 2 horas 42 minutos

• Tipo de carga

• Se recomienda utilizar un cargador USB-C que cuente con la homologación de alguna entidad certificadora nacional a una potencia nominal máxima de 65 W y a una tensión máxima de 20 V. Por ejemplo, el cargador portátil de 65 W DJI.

• Tiempo de carga

• Dos horas para la batería interna o para la batería interna y externa (si el control remoto está apagado y se utiliza un cargador estándar de DJI).

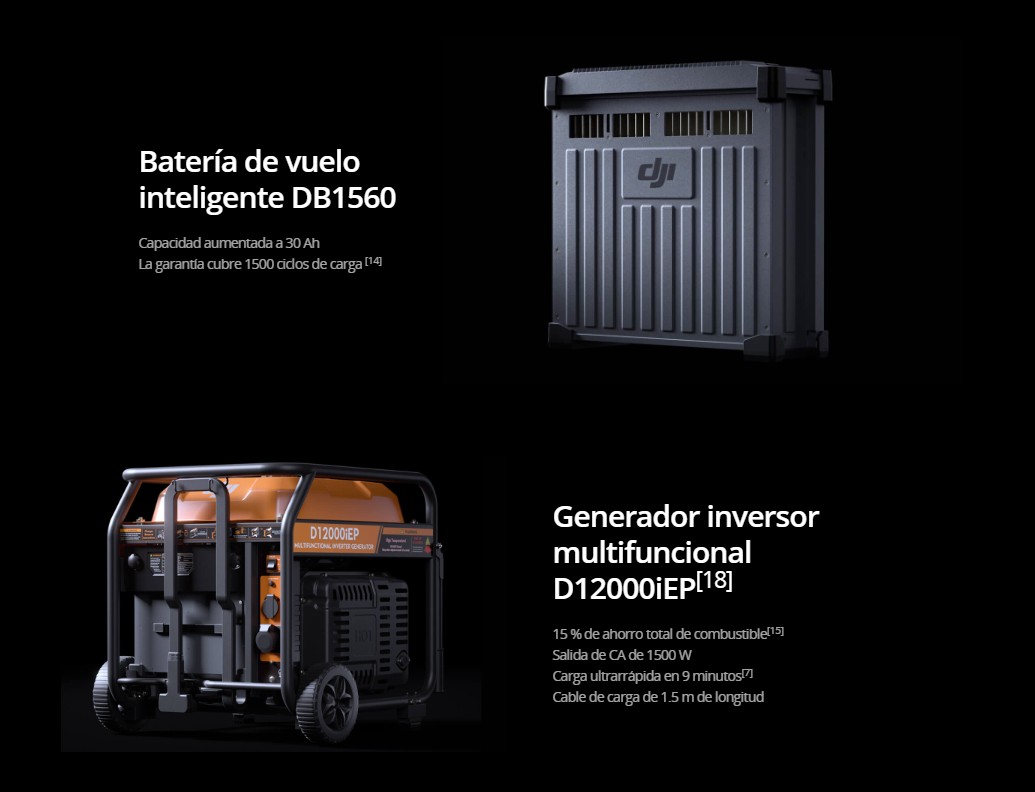

Batería de vuelo inteligente DB1560

• Modelo

• Batería de Vuelo Inteligente (PH4-30000mAh-52.22V)

• Peso

• Aprox. 12.1 kg

• Capacidad

• 30000 mAh

• Tensión nominal

• 52.22 V

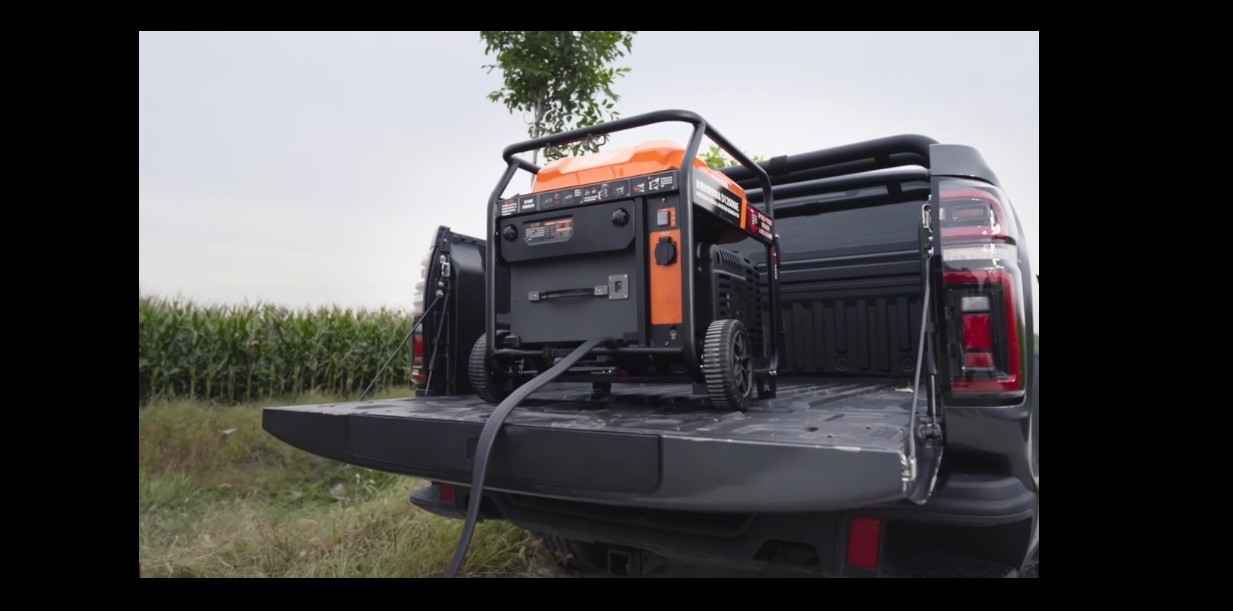

Generador inversor multifuncional D12000i

• Canales de salida

• 1. DC charging output 42-59.92V/9000W
  2.Power supply for air-cooled heat sink 12 V/6 A
  3.AC output 230V/1500W or 120V/750W ^[8]

• Tiempo de carga de la batería

• To fully charge one battery (T40 battery) takes 9-12 mins

• Capacidad del tanque de combustible

• 30 L

• Método de arranque

• Starting the Generator via the One-Button Start Switch

• Max Power of Engine

• 12000 W

• Tipo de combustible

• Unleaded gasoline with RON ≥91 (AKI ≥87) and alcohol content less than 10%
  (*Brazil: unleaded gasoline with RON ≥ 91 and alcohol content of 27%)

• Reference Fuel Consumption ^[9]

• 500 ml/kWh

Generador inversor multifuncional D12000i

• Engine Oil Model

• SJ 10W-40

Cargador inteligente C10000

• Número de modelo

• CSX702-9500

• Dimensiones

• 400 × 266 × 120 mm

• Peso

• Aprox. 11.4 kg

• Entrada/salida

• Input (Main): 220-240 VAC, 50/60 Hz, 24 A MAX
  Input (Auxiliary): 220-240 VAC, 50/60 Hz, 24 A MAX
  Salida 59.92 VDC MAX, 175 A MAX, 9000 W MAX
  Input (Main): 100-120 VAC, 50/60 Hz, 16 A MAX
  Input (Auxiliary): 100-120 VAC, 50/60 Hz, 16 A MAX
  Salida 59.92 VDC MAX, 60 A MAX, 3000 W MAX

• Tiempo de carga

• Fully charges a battery in 9 to 12 minutes (DB1560 Intelligent Flight Battery)

• Protection Functions

• Over-voltage, over-charge, under-voltage and over-temperature protection.

• Charging Safety

• AC wire protection, power wire protection, and charge connector protection

Relay

• Modelo

• RL01-65

• Dimensiones

• 120 × 110 × 100 mm

• Peso

• 575 g

• Input Voltage ^[6]

• 9 V3 A / 12 V2.5 A / 15 V2 A

• Consumo eléctrico

• 9 W (SRRC), 12 W (FCC)

• Capacidad

• 6500 mAh

• Tiempo de funcionamiento

• 4 horas

• Frecuencia de funcionamiento[5]

• 2.4000-2.4835 GHz, 5.725-5.850 GHz

• Alcance de transmisión

• 5 km (SRRC), 4 km (MIC/KCC/CE), 7 km (FCC)
  (sin obstáculos, libre de interferencias y a una altitud de 2.5 m)

• Tiempo de carga

• 2 hours and 20 minutes (when using a standard DJI charger)

• IP Rating ^[6]

• IP55
